KW系列：KW380~KW1180

产品详情
制品展示
技术参数
客户留言

产品信息

KW系列高性能快速注塑机配备优化设计的液压系统，注射速率可达到150mm/s，注射压力可达到200Mpa以上，可配置蓄能器装置，注射速率可达300mm/s。有效缩短生产周期，提高生产效率，应用于薄壁航空杯、磁卡等高精密薄壁产品生产。

制品展示

技术参数

型号(SIZE)	KW380			KW420			KW500				KW600				KW780				KW1180
注射装置(INJECTION UNIT)	A	B	C	A	B	C	A	B	C	D	A	B	C	D	A	B	C	D	A	B	C	D
螺杆直径(Screw diameter) / mm	70	75	80	70	75	80	75	80	85	90	90	95	100	105	90	95	105	110	100	110	120	130
理论注射容量(Shot Volume theoretical) / cm³	1501	1723	1960	1501	1723	1960	1727	1965	2219	2487	2736	3048	3377	3723	2990	3331	4070	4467	4366	5283	6288	7379
注射重量(Injection Weight) / g	1350	1550	1764	1350	1550	1764	1554	1768	1997	2238	2462	2743	3039	3350	2721	3032	3703	4065	3930	4755	5660	6641
注射速率(Injection rate) / g/s	335	384	437	344	395	449	386	442	449	560	552	612	679	748	574	640	781	858	660	798	966	1169
注射压力(Injection pressure) / Mpa	174	152	133	174	152	133	167	147	130	116	161	145	130	118	195	175	143	130	207	171	144	123
螺杆转速(Screw rotation speed) / rpm	160			160			130				149				110				100
合膜装置(CLAMPING UNIT)
合模力(Clamping force) / KN	3800			4200			5000				6000				7800				11800
移模行程(Open stroke) / mm	700			740			770				870				950				1250
拉杆距离(Space between tie bars-W×H) / mm	720×700			770×770			820×780				880×880				980×950				1170×1170
最大模厚(Max.Mould height) / mm	780			780			810				900				960				1250
最小模厚(Min.Mould height) / mm	250			250			330				350				400				500
顶出行程(Ejector stroke) / mm	150			200			200				250				280				325
顶出力(Ejector force) / KN	79			110			150				150				210				245
其它(OTHERS)
最大油泵压力(Max.Pump pressure) / Mpa	14			14			14				14				14				14
油泵马达功率(Pump motor power) / KW	37			45			55				30+37				37+37				37+55
电热功率(Heating power) / KW	29.4			29.4			33.5				42.8				56.7				61/67/73/75
机器外形尺寸(Machine dimension -L×W×H) / m	7.6×1.85×2.4			7.98×1.95×2.4			8.5×2.2×2.8				10.2×2.2×2.8				11.43×2.4×3.14				12.6×2.7×2.85
机器重量(Machine weight) / t	15.5			17			22				32				37				52

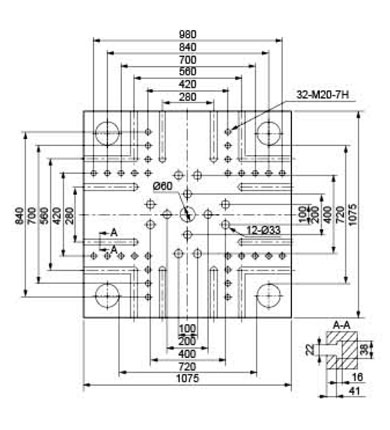

模板正面尺寸(Mould Platen Dimensions)

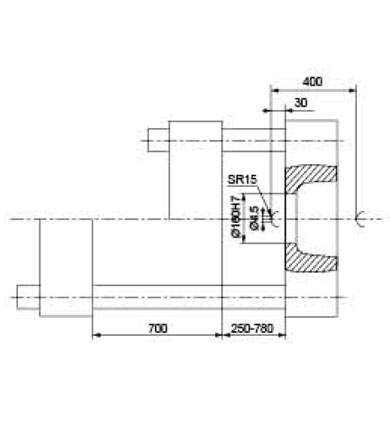

模板侧面尺寸(Mould Space Dimensions)
