KWV系列：KW50V~KW178V

产品信息

制品展示

技术参数

型号(SIZE)	KW50V			KW100V		KW118V			KW128V			KW140V			KW178V
注射装置(INJECTION UNIT)	A	B	C	A	B	A	B	C	A	B	C	A	B	C	A	B	C
螺杆直径(Screw diameter) / mm	25	28	31	35	38	35	38	40	38	42	45	38	42	45	42	45	50
理论注射容量(Shot Volume theoretical) / cm³	49	61	75	154	181	154	181	201	187	228	262	195	238	274	312	358	442
注射重量(Injection Weight) / g	44	55	68	138	160	139	163	181	160	200	235	176	214	247	284	326	402
注射速率(Injection rate) / g/s	40	45	55	75	78	89	105	121	80	86	110	94	115	132	108	125	158
注射压力(Injection pressure) / Mpa	212	169	138	149	126	170	144	130	183	150	130	183	150	130	178	155	125
螺杆转速(Screw rotation speed) / rpm	220			190		200			185			200			200
合膜装置(CLAMPING UNIT)
合模力(Clamping force) / KN	500			1000		1180			1280			1400			1780
移模行程(Open stroke) / mm	255			290		345			345			380			435
拉杆距离(Space between tie bars-W×H) / mm	280×260			355×315		370×370			415×375			420×420			470×470
最大模厚(Max.Mould height) / mm	320			350		380			400			450			520
最小模厚(Min.Mould height) / mm	135			150		150			150			160			180
顶出行程(Ejector stroke) / mm	65			70		100			100			120			135
顶出力(Ejector force) / KN	20			27		33			33			43			39
其它(OTHERS)
最大油泵压力(Max.Pump pressure) / Mpa	14			14		14			14			14			14
油泵马达功率(Pump motor power) / KW	5.5			9.5		11			11			13			15
电热功率(Heating power) / KW	4.2			6.2		7.2			7.2			7.2			9.7
机器外形尺寸(Machine dimension -L×W×H) / m	3.1×1.25×1.6			3.5×1.25×1.7		4.2×1.20×1.8			4.3×1.25×1.7			4.5×1.2×1.9			5.05×1.43×2.2
机器重量(Machine weight) / t	1.5			2.7		3.6			3.8			4.5			5.6

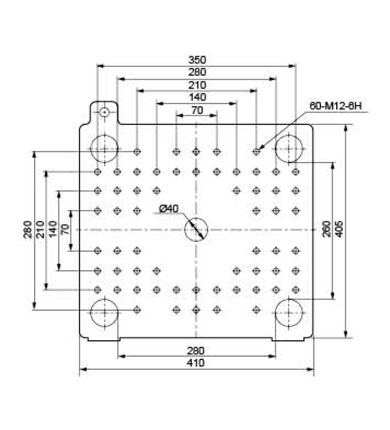

模板正面尺寸(Mould Platen Dimensions)

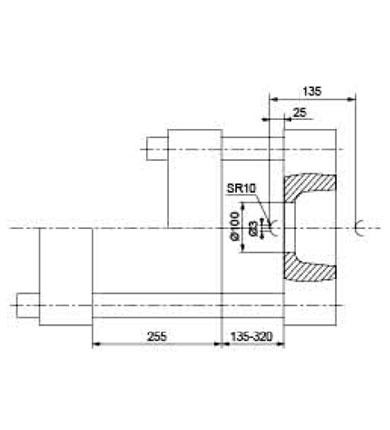

模板侧面尺寸(Mould Space Dimensions)
