KWV系列：KW180V~KW338V

产品信息

制品展示

技术参数

型号(SIZE)	KW180V			KW198V			KW218V			KW268V			KW300V			KW338V
注射装置(INJECTION UNIT)	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C
螺杆直径(Screw diameter) / mm	45	50	55	45	50	55	45	50	55	50	55	60	55	60	65	65	70	75
理论注射容量(Shot Volume theoretical) / cm³	334	412	499	342	422	510	382	471	570	530	641	763	676	805	945	1161	1347	1546
注射重量(Injection Weight) / g	301	372	449	308	380	460	344	424	513	477	577	687	615	732	859	1045	1210	1391
注射速率(Injection rate) / g/s	120	148	179	139	165	195	124	154	186	187	227	270	223.5	266	312.2	325	368	390
注射压力(Injection pressure) / Mpa	181	147	121	181	147	121	181	147	122	211	175	147	177	149	127	182	157	137
螺杆转速(Screw rotation speed) / rpm	180			200			190			170			220			180
合膜装置(CLAMPING UNIT)
合模力(Clamping force) / KN	1800			1980			2180			2680			3000			3380
移模行程(Open stroke) / mm	440			435			475			525			590			660
拉杆距离(Space between tie bars-W×H) / mm	480×460			480×480			520×520			580×580			620×620			660×660
最大模厚(Max.Mould height) / mm	500			580			530			580			630			680
最小模厚(Min.Mould height) / mm	200			190			200			220			200			250
顶出行程(Ejector stroke) / mm	100			120			140			150			150			160
顶出力(Ejector force) / KN	70			46			46			54			70			62
其它(OTHERS)
最大油泵压力(Max.Pump pressure) / Mpa	14			14			14			14			14			14
油泵马达功率(Pump motor power) / KW	18.5			18.5			18.5			22			30			37
电热功率(Heating power) / KW	9.3			14			14			16			18.3			20.4
机器外形尺寸(Machine dimension -L×W×H) / m	4.8×1.4×1.9			5.3×1.45×2.1			5.3×1.45×2.1			5.8×1.55×2.1			5.98×1.66×2.37			7.2×1.85×2.3
机器重量(Machine weight) / t	6			6			7			8			9.5			12.5

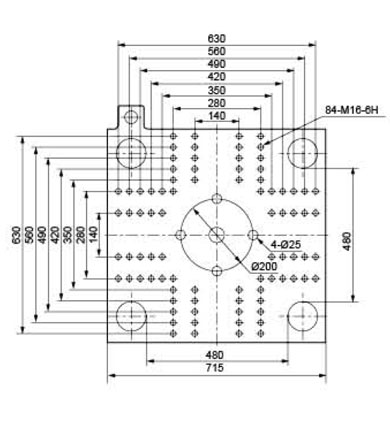

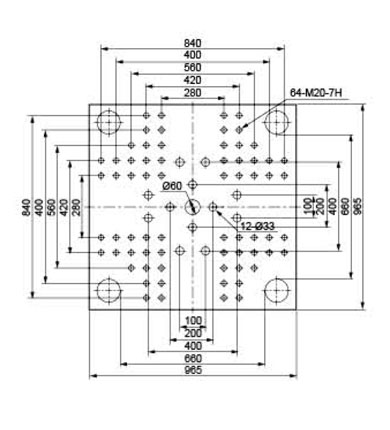

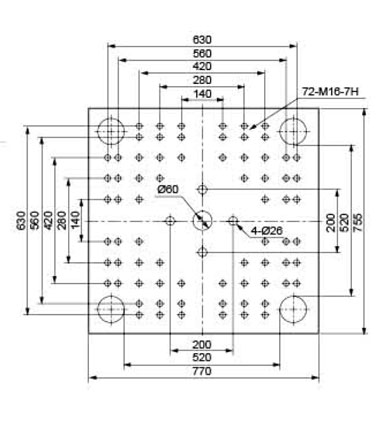

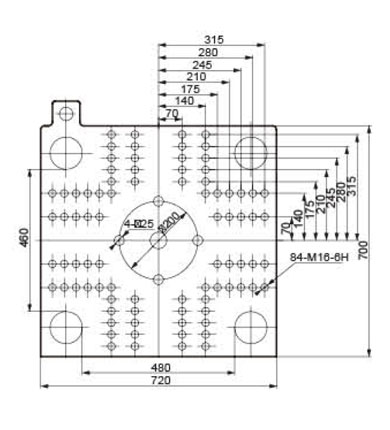

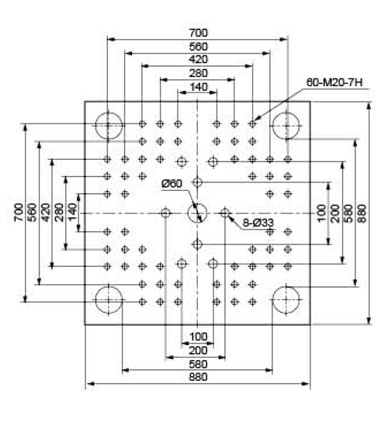

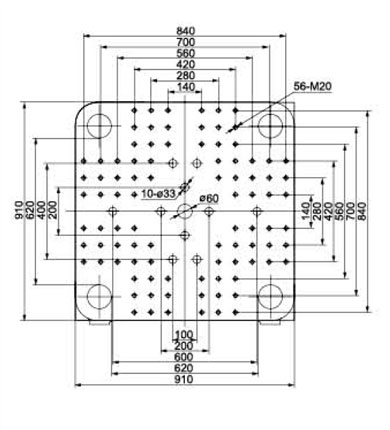

模板正面尺寸(Mould Platen Dimensions)

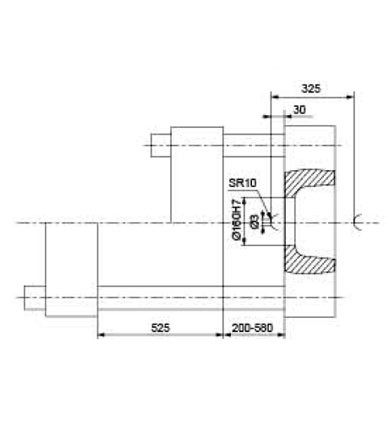

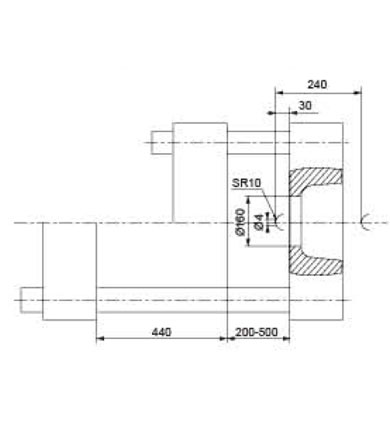

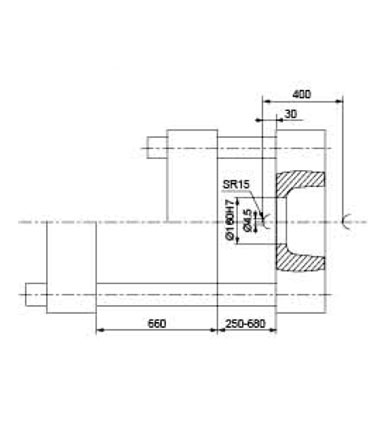

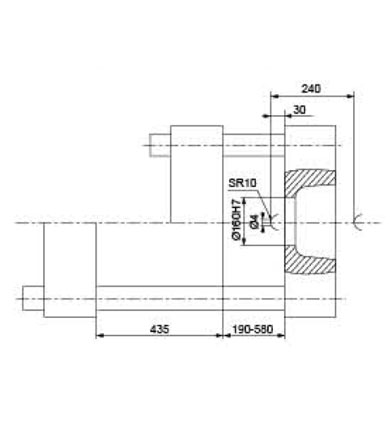

模板侧面尺寸(Mould Space Dimensions)
